iST 宜特服務優勢
- 顯微結構分析(晶格影像)
- 結晶缺陷、晶格缺陷(dislocation)分析
- 元素成分分析
- 薄膜應力分析
- 電子繞射圖分析
- 雜質及汙染源分析
- 影像自動量測分析
- 半導體產業
- LED產業
- 光電產業
- 微機電(MEMS)產業
穿透式電子顯微鏡(Transmission Electron microscopy, TEM)主要是一種使用高能量電子束讓超薄的樣品成像,其影像解析度可達0.1奈米的原子等級,用以觀察材料微結構或晶格缺陷的分析儀器。
想提升第三類半導體輕元素準確度?必學TEM/EDS定量分析自我校正
突破A14先進製程挑戰 原子探針斷層掃描儀APT如何引領材料分析新時代
「光」革新突破半導體極限 矽光子晶片即將上陣
AI應用的關鍵SRAM故障了 異常真因該怎麼找呢
TEM EDS分析失準?原來是輕元素吸收效應在作怪
EDS能譜中的偽訊號跟能峰重疊 如何聰明判讀
破解半導體差排軌跡 TEM技術找出晶片漏電真因
氮化鎵磊晶層差排類型分析唯一利器 如何用TEM解開謎團
靠這招 速找寬能隙GaN晶片異常點
突破先進封裝技術 奈米壓痕及刮痕測試的四大應用
如何以低成本TEM 技術 解析原子級異質晶體界面
關於TEM材料分析你不知道的事,五大案例揭開TEM的暗黑功能
比GaN與SiC更寬能隙的半導體材料即將出現 如何選
車用被動元件AEC-Q200規範 2023年最新改版懶人包
TEM影像黑白講 如何判讀影像明暗度 解開材料隱藏的秘密
慣性的迷失 既定習慣讓你的TEM結果大失真嗎
最新TEM自動量測技術 助2nm製程不卡關
第四代半導體來了 如何鑑定Ga2O3氧化鎵
第三代寬能隙半導體到底在紅什麼?
MIM電容元件 漏電,用這五步驟,速找異常點
使用TEM分析憶阻器(memristor)結構
可針對材料之顯微結構、晶格缺陷(Dislocation)、化學成分進行分析;搭配上EDS、HAADF(ZC)、應力分析等功能,更能得到原子尺度結構與成份資訊,解決製程上各種難題。
領先市場的TEM分析能力:已達2奈米製程節點
快速交期:二班制24小時運作
Thermo Fisher Scientific、JEOL等高階設備,供您選擇
樣品製備能量:業界高階Thermo Fisher Scientific Helios Dual-beam FIB設備,搭配消除試片損傷層(離子束能量可低至500 V)的技術,將協助您取得高品質TEM影像。

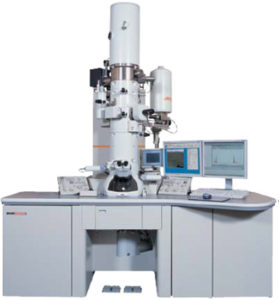

影像 | TEM resolution: 0.1nm STEM resolution: 0.16nm |
EDS | Detector: SDD 100 mm2 x 2 Solid angle: 1.7 |
其他功能 | Strain map 4K x 4K CCD |

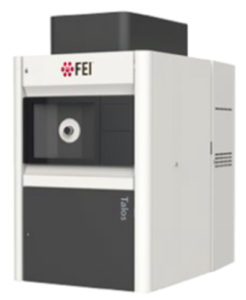

影像 | TEM resolution: 0.1nm STEM resolution: 0.16nm |
EDS | Detector: SDD 30 mm2 x 4 Solid angle: 0.95 |
其他功能 | Piezo stage + DCFI 4K x 4K CCD |

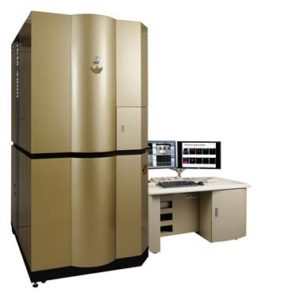

影像 | TEM resolution: 0.1nm STEM resolution: 0.2nm |
EDS | Detector: SDD 100 mm2 x 2 Solid angle: 1.7 |
其他功能 | Strain mapping 4K x 4K CCD |
影像 | TEM resolution: 0.1nm STEM resolution: 0.2nm |
影像 | TEM resolution: 0.1nm STEM resolution: 0.16nm |
EDS | Detector: SDD 100 mm2 x 2 Solid angle: 1.7 |
其他功能 | Strain map 4K x 4K CCD |
影像 | TEM resolution: 0.1nm STEM resolution: 0.16nm |
EDS | Detector: SDD 30 mm2 x 4 Solid angle: 0.95 |
其他功能 | Piezo stage + DCFI 4K x 4K CCD |
