X光繞射分析(X-ray diffraction analysis, XRD) 是透過X光與晶體的繞射產生圖譜，並從圖譜資料庫比對，即可推論出材料晶體的排列結構、晶體排列的方式和奈米晶粒大小，以及單晶、多晶薄膜材料的結晶性分析等，為評估材料特性的一種非破壞式分析儀器。
如何利用表面分析工具，抓出半導體製程缺陷iST 宜特能為你做什麼
宜特引進的XRD(X光繞射分析)，同時也搭載XRR(薄膜X光反射X-ray Reflectivity)功能。XRD是運用繞射原理，而XRR則是XRD的反射圖譜，藉此可進一步得到薄膜厚度(達0.1nm厚度的精準度)；樣品表面、層與層的介面粗糙度；薄膜的電子密度；甚至可以進行多層膜分析(總厚度限制在500nm以下)，為非破壞分析薄膜材料特性的絕佳工具。
iST 宜特服務優勢
案例分享
材料晶格結構特性分析應用
分析樣品：Al2O3/Si
以下是矽基材上成長氧化鋁薄膜的X光反射圖譜擬合的結果，從以下表格中可以看到實際上有兩層不同密度的氧化鋁薄膜，上下層的厚度分別為0.94nm與6.69nm；另外氧化鋁表面與矽基材介面的粗糙度分別約0.49nm與0.23nm。
分析樣品：InxGa1-xN/GaN超晶格
以下是LED晶片磊晶結構的高解析X光繞射分析圖，從圖中擬合的結果，可以看到超晶格InxGa1-xN/GaN的厚度與組成比例分別為2.4nm/14.35nm與x=16.27%。
- 晶體結構分析(晶格)
- 結晶性分析
- 織構(texture)分析
- 薄膜殘餘應力分析
- 倒晶格空間圖(RSM)分析
- XRR分析

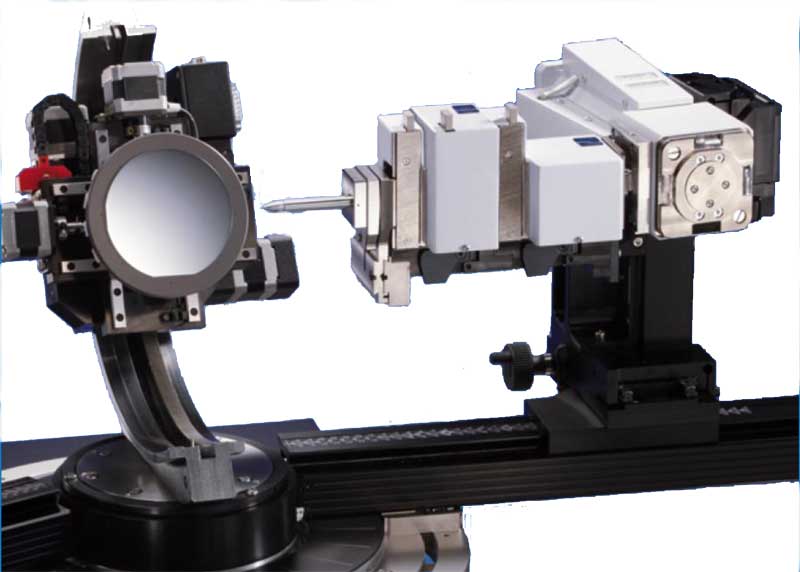

Bruker New D8 Discover
| X光源 | 6kW turbo X-ray spot size: 0.3*3mm |
| 偵測器 | LynxEye PathFinder |
| 其他功能 | 2 bounce monochromator Ge (002) Laser alignment |
- 半導體產業
- LED產業
- 光電產業
- 奈米材料研發
