導電膠 (Elastomer, PCR, Rubber Socket)

導電膠(Pressure Conductive Silicone Rubber，簡稱PCR，或稱Elastomer，Rubber Socket)，是一種將導電粒子均勻分散於矽膠中的材料，當施加壓力時，可以形成穩定的導電通路，無需高溫焊接，即可實現將IC晶片與測試板間的暫時性電性連接。

相較傳統以彈簧針為主的接觸方式，導電膠在訊號完整性、接觸壓痕控制、低溫表現更佳，能有效避免壓壞晶片接腳。

導電膠(Rubber Socket, PCR)具備高頻傳輸、低接觸阻抗、無損晶片接腳、易更換等優勢，特別適用於高頻、高速等先進封裝產品的測試需求，廣泛運用於Burn-in Board、Load Board、System Level Test上的Socket結構中。導入導電膠作為測試介面，有助於提升測試精準度與良率，並保護晶片避免損傷。

記憶體比黃金貴！測試廠如何不傷晶片、不誤判、不停機省下高額損失？
QFN在FT測試老是卡關？Rubber Socket 壽命只有 2 萬次，怎解？

  • iST 宜特能為你做什麼

    iST 宜特提供高性能導電膠（Elastomer, PCR, Rubber Socket）解決方案，具備快速交期與優異的耐久壽命，在 125°C 環境下可達10萬次壓合循環，並具備穩定的 FSR（Force vs. Stroke vs. Resistance）特性，充分滿足先進封裝與高頻測試的嚴格要求。iST導電膠（PCR）產品特性包括：

    • 使用壽命 (Life Time)：於 125°C 環境下可達10萬次壓合循環，耐久性高
    • 接觸阻抗(Contact Resistance)：常溫（25°C）低於 30mΩ，高溫（125°C）亦低於 90mΩ，確保穩定導通
    • 操作溫度範圍(Operation Temperature)：-40°C~ 125°C，應對嚴苛環境測試
    • 操作頻寬(Frequency)：達 40GHz，適用於高速訊號傳輸
    • 耐電流(Current)：支援 1.5～4A，適用各類應用情境
    • 測試接觸壓力(Contact Force)：15～50gf，有效避免損傷待測物接腳
    • 產品厚度(Thickness)：0.5～1.2mm，靈活對應各式模組設計
    • 支援微間距(Pitch)：>0.3mm pitch

FSR 特性曲線

iST宜特導電膠 (Elastomer, PCR, Rubber Socket) 在低壓下即可穩定導通，阻抗低於 30 mΩ，適合高頻、高速產品的測試應用。

導電膠 PCR FSR 特性曲線

iST 宜特服務優勢

1

高效能產品特性：支援 40GHz、低阻抗、高電流，滿足高速與先進封裝測試需求。

2

高可靠度壽命表現：在 125°C 下可達10萬次壓合循環，耐用穩定。

3

快速交期：交期短，支援客製化。

4

取代傳統彈簧針方案：低壓接觸、保護接腳、易更換，訊號完整性佳。

產品樣式

  • PCR / Elastomer 導電膠
  • PCR 置入 Socket

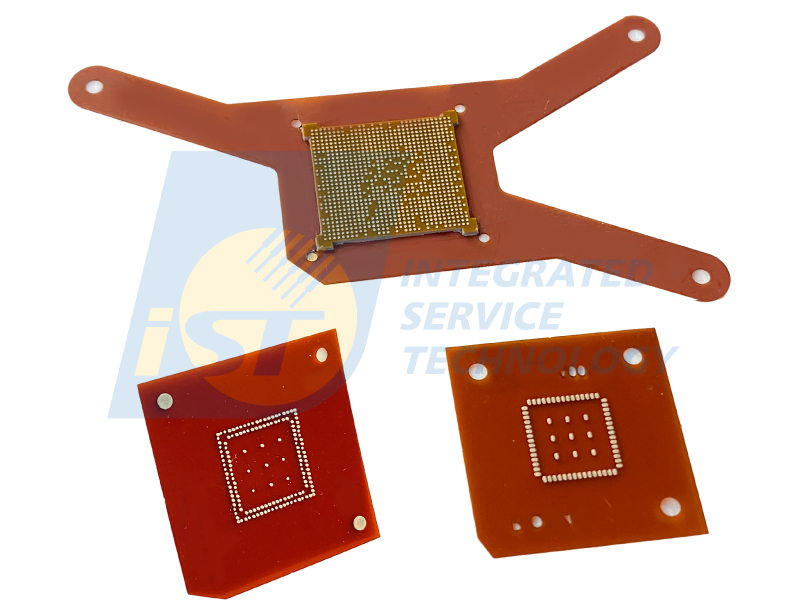

PCR導電膠結構與外觀。

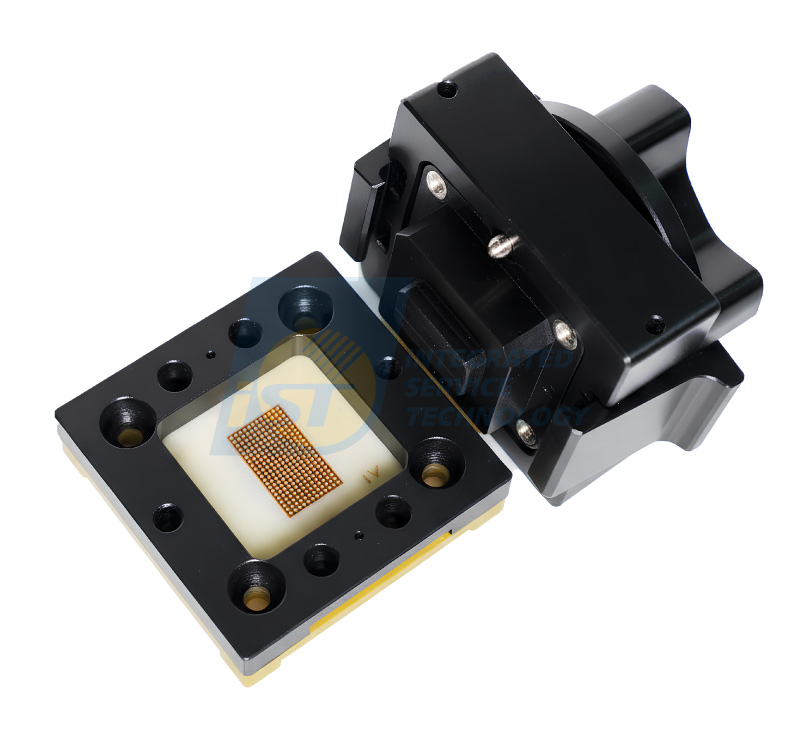

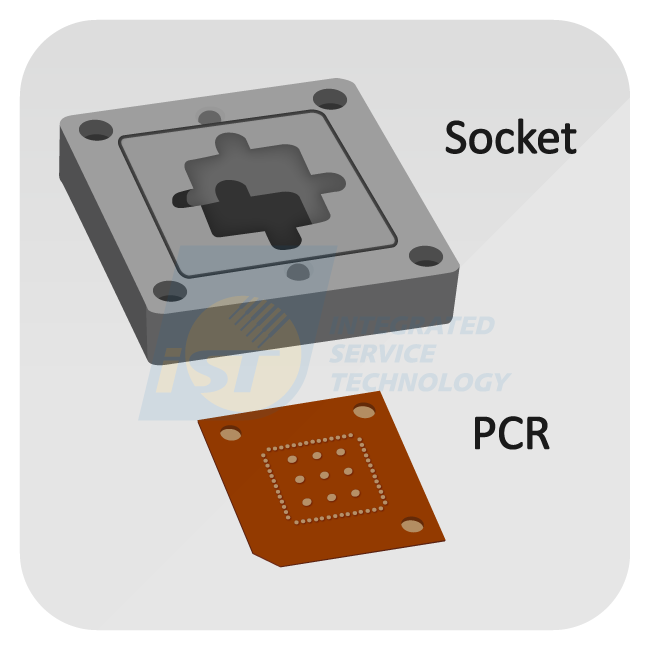

PCR 導電膠安裝於測試 Socket 中。

  • 應用範圍
  • Burn-in Board Socket：耐高溫、壽命長，適合長時間老化測試。
  • Load Board (Final Test階段)：低壓導通穩定，避免壓壞接腳，適合成品測試。
  • System Level Test階段：適用耐久測試，導通穩定、接觸阻抗低。
  • PCB與載板介面：支援微間距設計，免焊接、易更換，連接穩定可靠。
