AI晶片設計面臨的三大可靠度挑戰 如何突破

（一） 雲端AI晶片的超高功耗挑戰：熱消散與熱平衡能力

資料中心的雲端AI晶片，肩負人工智慧的深度學習任務，必須提高效能運算，也因此將耗費大量電能，其單一顆晶片耗電量甚至超過200W（瓦），伴隨產生的高熱，將使得晶片老化速度加劇。

AI晶片可靠度挑戰

因此，一年必須連續工作365天的雲端運算AI晶片，對老化產生的可靠度問題更需審慎評估。
可靠度測試原理必須抽樣（sampling）一定數量的IC做實驗，來預估整個母體的生命週期與故障機率。通常抽樣的數量為77顆，當77顆數百瓦的晶片，一起在一台可靠度系統設備做1000小時的可靠度測試時，上萬瓦的功率熱能，將嚴格考驗可靠度測試系統的熱消散與熱平衡能力。

唯有精準的熱消散與熱平衡能力，才能讓每一顆晶片在執行各種不同運算模式時，晶片都能維持穩定的Junction溫度（Tj）（PN接面溫度），如此才能夠準確預估IC的生命週期。因此，高效能雲端AI晶片所產能的熱能，該如何消散與控制，將是IC可靠度實驗設計面臨的一大挑戰。

（二） 終端AI晶片的超低電壓挑戰：多組系統電源需求，挑戰可靠度測試極限與硬體解決方案

終端AI晶片除了需要高運算效能之外，還必須具備低耗電特性，以滿足其應用環境的需求。例如，行動裝置、物聯網 （IoT） 裝置、無人機、電動車自駕輔助等，皆仰賴電池供電，因此低功耗設計至關重要。

隨著半導體製程不斷進步，相同邏輯閘數下的動態電流越來越省電。然而，尺寸微縮的物理特性效應，卻導致電晶體靜態漏電流增加。摩爾定律指出，每兩年電晶體面積可縮減一半，但這並無法讓晶片的功耗密度減半，相同面積的晶片將會消耗比以往更大的電流。

為了降低功耗，除了採用低工作電壓設計之外，多工作電壓與多閘極電壓的設計也十分常見。然而，對於可靠度測試系統而言，動輒10組以上的系統電源需求，將挑戰可靠度設備電源數目的極限。

同時，1V或甚至低於1V的主電源（core power）低工作電壓，將使得IC電源的餘裕度（power margin）縮小，電路板上的電壓降（power IR drop）或者電源漣波（power ripple），更容易造成IC可靠度測試出錯。電壓降不僅發生在主電源，因為主電源的降低，部分邏輯閘訊號源（Pattern）電壓準位，也需要同步降低，這進一步造成硬體設計與測試上的困難，在在考驗著可靠度測試系統能力與硬體設計。因此規劃一個符合終端AI晶片需求的高溫工作壽命（High Temperature Operating Life，簡稱HTOL）可靠度測試環境，從設備選擇、PCB電路板模擬與製作，各種細節與設計上的考量，皆必須較一般邏輯IC更為嚴謹。

（三） 異質整合挑戰：熱消散路徑複雜化

異質整合（heterogeneous integration）是AI晶片中的一項重要技術。為了加快不同晶片間的傳輸頻寬，不同製程的異質晶片被整合在一個封裝內，常見的有高帶寬記憶體（High Bandwidth Memory，簡稱HBM）、感測器（sensor）、微機電系統（Micro-Electro-Mechanical Systems，簡稱MEMS）和天線（antenna）等。經由矽通孔（Through-Silicon Via，簡稱TSV）、重分佈層（Redistribution Layer，簡稱RDL）、凸塊（bump）和中介層（interposer）等製程手法，這些晶片可以並排或堆疊起來（如圖一所示）。這將大幅度提升異質晶片間的資料傳遞效率，並降低耗電量。

但是，這種複雜的異質封裝堆疊架構，熱產生與熱消散路徑亦隨之複雜，例如較大功耗晶片不一定位在封裝中心位置，各個晶片厚度亦可能不盡相同，這將使得晶片產生的熱消散與熱感測方式不同於傳統封裝，如何在可靠度測試時正確量測與監控晶片溫度變得更具挑戰。

綜上所述，如何面對熱消散與熱平衡能力、測試系統的電壓極限，以及異質整合的熱消散路徑複雜化，是在進行可靠度設計驗證時，必須克服的關鍵。對此，宜特可靠度驗證實驗室提出如下建議。

（一） 利用液態冷卻系統，穩定控制高功耗AI晶片產生的熱能

散熱設計功率（Thermal Design Power，簡稱TDP），是CPU晶片對主機板「散熱能力」的要求規格。目前桌上型電腦CPU的TDP規格最高在150瓦（W）左右，電競玩家為了維持CPU長時間高效高頻工作，往往升級主機板、散熱片、風扇等等配件，使得升級後的系統散熱能力高於TDP要求，讓CPU能長時間高頻工作，而不會發生過熱降頻，甚至休眠等問題。

但是伺服器及HPC等雲端AI晶片，當前TDP規格已達200W以上超高發熱功耗。而晶片因封裝結構與材料等因素，已難以使用空氣對流當散熱媒介，將晶片junction溫度控制在目標值。

尤其是在可靠度測試中，要求的目標溫度高達125°C，這遠遠高於桌上型電腦的70°C。通常在125°C時，晶片的功耗牆已經處於解鎖狀態，因此稍有不慎就可能導致晶片因高溫而燒毀。因此，當對如此高功耗的IC進行高溫可靠度測試時，測試系統必須具備更快速的散熱能力。

宜特可靠度驗證實驗室的解法是，利用更高效的液態冷卻控制調節系統（Liquid cooling system），搭配客製化液態循環socket（圖二），此系統利用液態熱交換速率優於氣態的特性，以及即時監控晶片溫度與調節液態流速等方法，穩定控制超高功耗AI晶片產生的熱能，成功收集可靠度實驗數據。

（二） 熱二極體監控電路，監控IC本體溫度

雲端AI晶片的超高功耗，在進行可靠度測試時，容易因晶片本體溫度波動太快，導致無法及時消散熱能，造成產品非預期性故障，例如熱失控（Thermal Runaway）。因此，當IC內建熱二極體（thermal diode）元件時，宜特可靠度系統與可靠度測試板設計，可以客製化熱二極體（thermal diode）監控電路，來監控IC 內部溫度，將可監測到最即時與準確的接面（junction）溫度（圖三）。

此作法反應速度快，搭配前面提到的高效液態冷卻控制調節系統，更適合超高功耗AI晶片快速溫度變化，藉以提供即時熱消散動作。此外熱二極體（thermal diode）監控電路，可針對3D封裝的多晶體（multi-chip）結構下，獨立量測出各個晶片的溫度，以達到更精確的可靠度數據收集。

（三） 客製化治具，貼合高低不同的裸晶（die）

AI異質整合晶片，裏頭的裸晶（die）高低不同，因此，在可靠度驗證測試的治具準備，必須依照不同的晶片，客製化IC socket（測試座）和散熱系統（heat sink）和熱感測元件（sensor），才能夠緊密貼合高低不同的裸晶（die），藉此增加熱消散能力，溫度量測與監控才能更準確（圖四）。

（四） 測試電路板超前模擬，免去生產組裝後效能不符

AI晶片採用先進製程，超低的工作電壓已來到1V以下。然而，當高電流經過電路板走線時，容易在電路板上產生由低到高的壓降（DC IR drop）（圖五），IR drop將壓低原本已超低的工作電壓，容易使得AI晶片因電源電壓餘裕度（Power voltage margin）不足而失效。

此外，當IC power抽載大電流時，也會產生各種頻率的SSN（Simultaneous Switching Noise）。

而電路板的電源層阻抗（Power plane impedance），在各種不同抽載頻率下，因本身佈線（layout）因素可能反映出高低不一的阻抗（impedance）值（圖六），當阻抗值在某個頻率下超越目標值時，就會造成嚴重雜訊（Power AC noise）與漣波（Power ripple），也會使得AI晶片因電源雜訊餘裕度（Power noise margin）不足而失效。

另外，在傳統的電路板設計中，由於在同一電路板上放置多顆晶片，每顆晶片的佈線（layout）難以完全一致，導致晶片間測試電性存在差異，亦提高了設計與測試的困難度。

為了解決此問題，宜特可靠度實驗室跳脫傳統電路板設計思維，採用新的BI模組（Burn in module）設計理念，將電路板從原本的一板測試數顆晶片，微縮至僅測試單顆晶片。搭配目前許多佈線（layout）輔助設計工具，即可在可靠度電路板設計初期，經由軟體分析模擬，調整電源走線長短寬窄、灌孔點大小與數目、解偶合（decoupling）電容值與放置位置等，改善工作電壓與訊號源IR drop與電源層阻抗等問題，避免測試電路板於生產組裝完成後，才面臨效能不符問題。此外，電路板設計微縮至單顆晶片，在測試老化實驗時，能協助客戶以個別待測物（Devices Under Test, 簡稱DUT）取得更多的實驗參數，同時能針對各晶片的電晶體靜態漏電流的不同，分別進行測試參數設定，進一步提升AI晶片的測試品質。

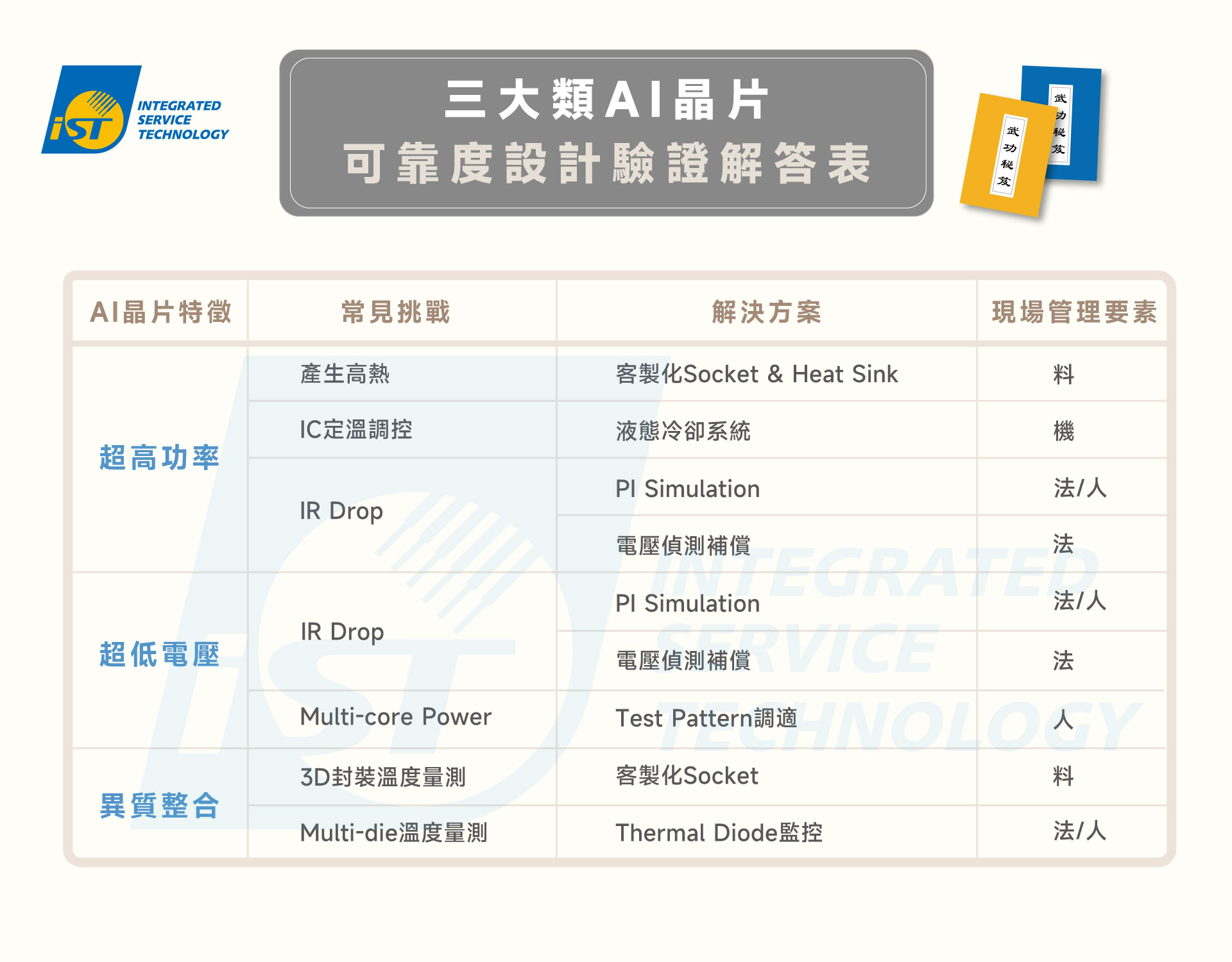

統整以上問題和解法，宜特可靠度驗證實驗室從多年經驗中，為您製作一張圖表（表二），讓您快速了解AI晶片面對不同可靠度挑戰時的解決方案。
