功率半導體大躍進!面對結構日益複雜且功率密度極高的IGBT功率模組,如何突破厚重的銅底板與金屬遮蔽,精準讓內部的晶粒缺陷現形?
隨著AI資料中心擴建,以及電動車、儲能與電網設備發展,功率半導體需求持續升溫。2026年,部分功率元件供應吃緊,也推動供應商加速擴產。
提起功率半導體,就不得不想到IGBT。從工業馬達驅動、電動車主驅逆變器到再生能源電力轉換,IGBT始終是高功率應用中的重要元件。IGBT持續透過晶粒、封裝與散熱設計提升功率密度,然而,當多顆晶粒與多層材料整合成模組,故障分析面對的問題也隨之複雜,常常電性量得到異常,卻未必看得到異常發生的位置。當金屬與散熱結構遮住觀察路徑後,該如何定位異常點?
本期宜特小學堂將從這些實際問題出發,分享宜特故障分析(Failure Analysis, 簡稱FA)實驗室獨家的「移除基板結構技術與電性驗證手法」,從背面製備、電性確認到故障定位,帶你擺脫IGBT模組找不出異常點的困擾。

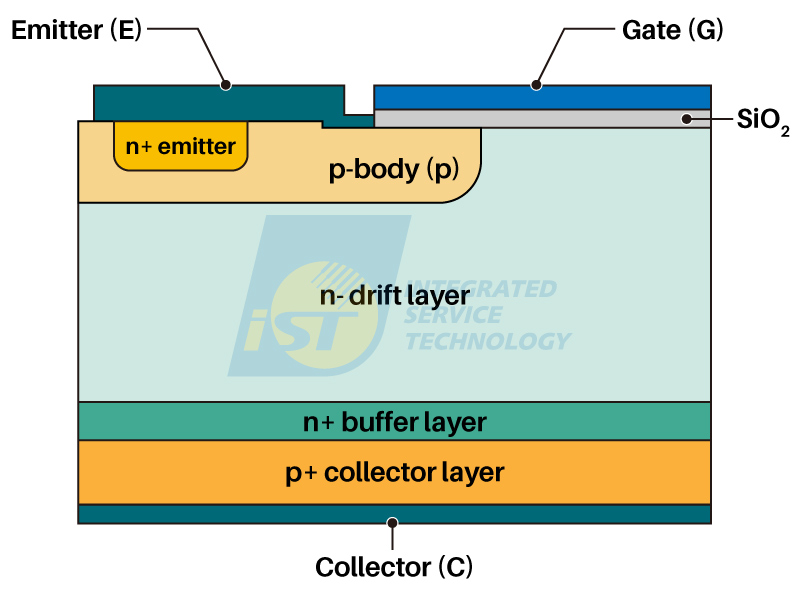

一、IGBT是什麼?為什麼能用於高功率應用?
二、IGBT從晶粒走向模組,分析難度也跟著提高
為了提升IGBT的性能,在晶粒層級(Die Level),溝槽閘極(Trench Gate)、場截止(Field Stop)與晶圓薄化等技術,持續改善耐壓、導通損耗與切換損耗之間的平衡。
而在模組層級(Module Level),AMB陶瓷基板、銀/銅燒結、銅夾板及雙面冷卻,都是目前業界改善模組表現的做法。但這些結構的優化,也會影響故障分析的量測、定位與樣品製備。因此,分析前必須先了解模組內部配置,才能選擇合適的方法找出缺陷。
三、IGBT缺陷定位三大挑戰:金屬遮蔽、熱擴散與樣品製備風險
IGBT模組除了晶粒,還包含接合層、功率基板、金屬互連與封裝材料,部分產品另有散熱銅底板。這些結構有助於導電、絕緣與散熱,卻也讓內部缺陷更難被看見。
當模組發生漏電(如ICES / IGES異常)或短路時,正面觀察可先確認打線脫落(Wire Lift-off)、封裝爆裂等明顯損傷;但若異常來自晶粒內部,往往會遇到以下三項限制:
(一)金屬遮蔽:
晶粒正面大面積的射極金屬層(Emitter Metal)與厚銅夾板(Copper Clip),可能阻擋雷射或紅外光觀察的路徑,導致OBIRCH、InGaAs等定位設備無法偵測下方的MOS閘極結構與通道。
(二)熱擴散:
頂部金屬導熱性極佳,可能將局部熱量向外傳導,使熱點範圍變大,不易提供精確座標,供後續進行切片分析。
(三)製備損傷:
模組內部可能灌滿矽凝膠(Silicone Gel)或環氧樹脂,樣品製備時開蓋與除膠若處理不當,可能拉斷鍵合線或腐蝕金屬,改變原始失效特徵。
因此,當正面觀察受限,可評估從晶粒背面進行定位。但背面也可能有底板、接合層、陶瓷基板及金屬遮蔽,必須先移除相關結構。
關鍵在於能否均勻移除遮蔽物,同時確認原始電性異常仍可重現,才能為後續背向觀察與故障定位建立條件。
四、宜特獨家基板移除技術,背向分析提升故障分析成功率

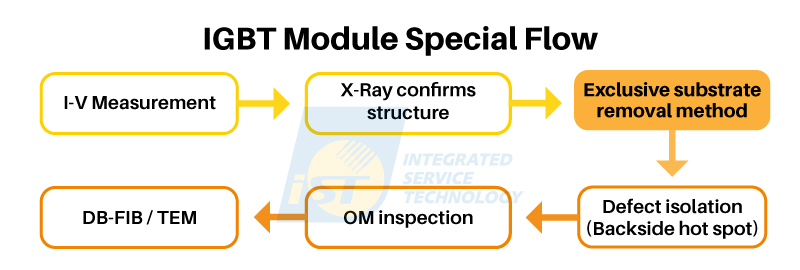

接著,我們將不藏私地分享宜特故障分析實驗室如何運用獨家手法找出IGBT晶片的故障點。主要六項步驟如下,從模組異常追到晶粒缺陷:
圖二:宜特故障分析實驗室運用獨家手法找出IGBT晶粒的故障點。
(圖片來源:宜特科技)步驟一:確認電性,縮小異常範圍
透過電性量測,先確認IGBT晶片電性故障特徵,如短路(Short)、漏電(Leakage)、高阻值(High Resistance),再依模組電路與端點配置,縮小異常相位及疑似晶粒範圍。若多顆晶粒(Die)並聯,則需搭配結構資訊與故障定位技術進行區分,進一步找出異常來源。若想知道IGBT模組哪一相出問題?歡迎來信索取《IGBT模組三相異常檢測|腳位與量測點速查圖》,從腳位到量測點,一張圖快速對照。
步驟二:宜特獨家手法移除基板結構,露出IGBT晶背
IGBT模組的晶粒下方可能有接合層、功率基板與散熱底板。宜特可依不同結構規劃移除流程,搭配客製化化學試劑,均勻移除相關材料,露出晶粒背面。
步驟三:比對電性與紅外線影像,確認製備狀態
處理後,再確認原始電性異常是否仍存在,並以紅外光學顯微鏡(IROM)檢查晶背。若影像不清楚,則評估金屬殘留、矽厚度或表面狀態等因素,再進行必要處理,建立背向分析所需的觀察條件。
步驟四:移除殘留金屬,再次驗證電性與影像
進行第二次客製化化學試劑去除殘留金屬薄膜,並再次確認IGBT晶片電性與紅外線影像。此時可利用背向光學顯微鏡進一步觀察晶背結構及疑似異常區域;實際觀察內容需依元件設計而異。
步驟五:依訊號特性選工具,找出疑似異常位置
依據不同的電性失效模式,經由直流通電,並透過適合的亮點(Hot Spot)故障分析工具進行定位,包括雷射光束電阻異常偵測(Optical Beam Induced Resistance Change,簡稱OBIRCH)、熱輻射微光顯微鏡(Thermal EMMI)、砷化鎵銦微光顯微鏡(InGaAs),請見表一,也可收看我們近期這篇小學堂:IC電性異常,四大工具InGaAs、OBIRCH、Thermal EMMI、QDm該選哪台找亮點?
OBIRCH觀察雷射引發的電性變化;Thermal EMMI與InGaAs則分別擷取相關熱訊號或發光點。
藉由故障點定位設備找出可能的異常熱點(Hot Spot)位置,以利後續的背向DB-FIB或TEM切片分析,順利找到異常點。實際適用性需依失效模式、電性條件、光學穿透條件及是否存在可偵測的Hot Spot而定。
表一:IGBT 故障定位工具與適用情境

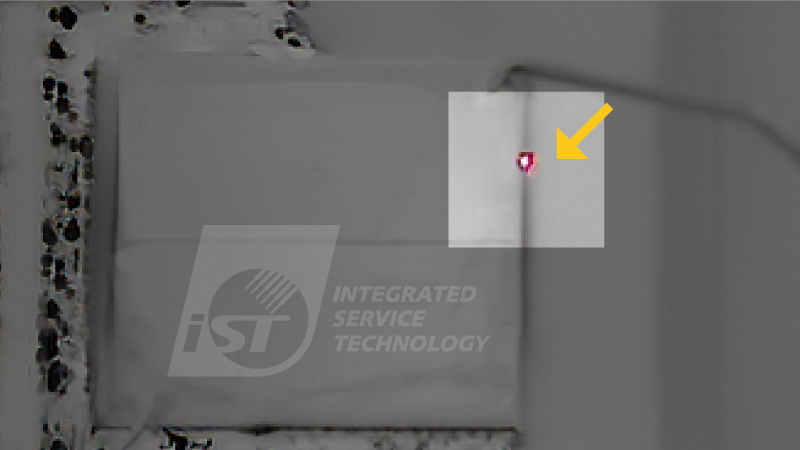

設備 OBIRCH Thermal EMMI InGaAs 偵測目標 電晶體/金屬層 金屬層/ 封裝/印刷電路板 電晶體/ 金屬層 失效模式 漏電, 短路, 高阻值 漏電, 短路, 高阻值 漏電, 短路, 功能失效 圖三:Thermal EMMI熱點分析影像,可在上方發現收斂亮點。
(圖片來源:宜特科技)步驟六:背向DB-FIB或TEM局部截面分析,進一步確認
不論是在光學顯微鏡下發現疑似異常點,或是已經有準確的熱點定位,接下來可進行背向雙束聚焦離子束(Dual-beam FIB,簡稱DB-FIB)局部截面分析,並依需求製備穿透式電子顯微鏡(Transmission Electron Microscopy,簡稱TEM)試片,再透過TEM進行奈米尺度結構與材料分析,以進一步釐清失效原因。
五、找到亮點之後,還要回答「為什麼」
定位影像出現亮點,代表分析有了值得追查的線索,但仍不能直接視為故障原因。發熱或發光可能與缺陷直接相關,也可能是異常電流路徑造成的後續現象,需要透過結構與電性證據交叉判讀。
若能搭配良品、失效發生條件與操作歷程,便更有機會釐清缺陷與異常的關係。從模組端點測到異常,到晶粒內部確認缺陷,每一階段都會影響下一步判斷。
宜特科技整合電性驗證、客製化模組結構移除、晶背露出與去金屬化、背向光學穿透確認、Hot Spot故障定位,以及DB-FIB / TEM精密物理分析,建立從Module Level到Die Level的完整IGBT Module FA分析流程,協助客戶快速縮小異常範圍、確認異常點位置並釐清實際Failure Mechanism,加速提升車規與高功率產品的驗證與良率。
本文與各位長久以來支持宜特的您分享經驗,若想知道IGBT模組哪一相出問題?歡迎來信索取《IGBT模組三相異常檢測|腳位與量測點速查圖》,從腳位到量測點,一張圖快速對照。
