HDR高動態範圍影像不失真,亮度該如何調校

首頁 技術文庫 HDR高動態範圍影像不失真,亮度該如何調校

HDR高動態範圍影像不失真,亮度該如何調校

by ruby

發佈日期:2017/6/8
發佈單位:iST宜特

HDR(高動態範圍)已成電視標準規格,身為顯示工程師的您,已依標準規範進行設定,畫面為何仍有不連續的輪廓問題?是EOTF設定出錯、還是晶片商設計有誤,該如何調校?

上述問題,或多或少您都有遇過。隨影像顯示技術,以追求貼近人眼所能見真實世界為目標,「HDR」(高動態範圍,High Dynamic Range)就應運而生。如何把先進高動態廣色域的攝影影像正確處理,儲存、並傳輸給顯示器,讓顯示器能正確的還原先進高動態的影像,是大部分顯示工程師最大的課題。

雖然, CMOS及CCD Sensor,可處理高動態範圍亮度影像,但在影像傳輸到顯示器這一段,仍可能會有亮度不連續的問題。為了解決您在顯示器上的開發瓶頸,宜特今年特別建置HDR調校與量測服務,可以根據協助開發HDR顯示部分的演算、客製化的亮度調校、及後續的HDMI HDR認證服務。

讓我們一起來看看宜特協助幾間知名品牌顯示器廠HDR調校實例吧!

  • 案例1:客戶已依照EOTF標準(電-光轉換功能,將電信訊號轉為可見光)進行調校,顯示畫面仍有高亮度曲線飽和導致不連續的輪廓現象

    HDR調校

    高亮度因為錯誤調校產生不連續的輪廓

    HDR調校

    宜特修正後套用正確的亮度曲線改善不連續現象

  • 案例2:高亮度曲線斜率過高導致不連續的輪廓現象

    HDR調校

    高亮度因為曲線跳階導致漸進輪廓明顯

    HDR調校

    宜特正確的調校使高亮度輪廓現象消失,並保有原對比度

  • 案例3: 低亮度暗階區域不連續

    低亮度也是HDR調校大家最容易遇到的難題,主要原因來自於晶片商IC設計,包括使用的晶片「在低亮度的精密度是否足夠?」、「是否能依照理論值輸出理想的進位曲線?」

    HDR調校

    錯誤的低亮度進位導致亮暗區域不連續

    HDR調校

    宜特調校後,正確的低亮度進位解決不連續的問題

  • 案例4: 量測誤差

    量測部分會出現誤差值,如何得到量測的標準EOTF曲線或Tone的修正曲線,將影響整體表現。

    EOTF

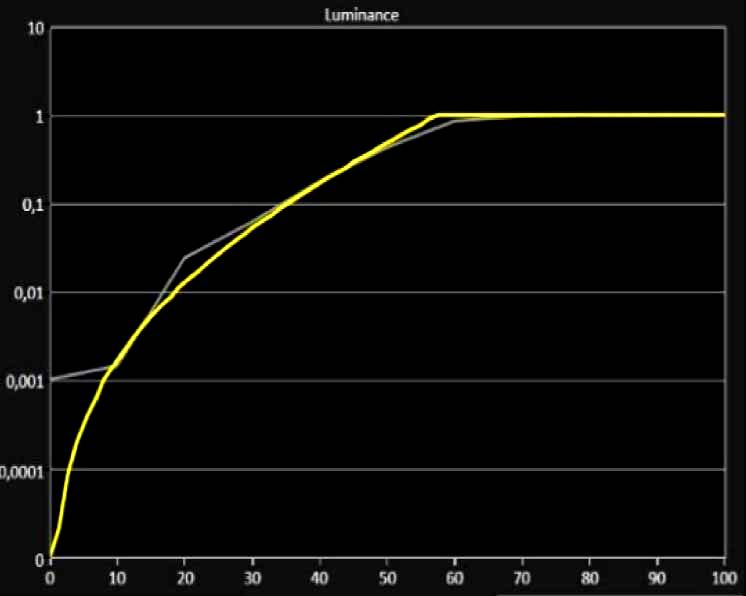

    未修正前的量測曲線, 偏離理論值

    EOTF

    宜特修正後的量測曲線, 貼近理論值

本文與各位長久以來支持宜特的您,分享HDR調校經驗,若您想進一步了解細節,歡迎洽詢+886-3-579-9909 分機2686 余先生│Email: si@istgroup.com
