跳脫黑與白,戴上彩色眼鏡輕鬆判別P/N type

發佈日期:2017/1/11
發佈單位:iST宜特

想確認產品結構P/N well,除了染色(Stain)進SEM拍攝外,還有什麼更棒的選擇?是否有確切數據/圖像,可輕鬆判別P/N well位置及Type?

一般而言,常用來判斷P/N well的方式,是將晶片染色 (stain)後,再利用SEM(掃描式電子顯微鏡)拍攝其寬度、深度及量測磊晶層厚度,但是SEM的電子影像為黑白圖像,無法有確切的數據或顏色可以分辨P/N well,往往需要自行判斷與猜測。而可提供顏色判斷P/N well的SCM,正好可以補足這塊。

SCM(掃描式電容顯微鏡)為掛載在AFM(原子力顯微鏡)上的偵測模組,其分析原理為將樣品蓋膠研磨後,給定AC(交流電)搭配導電探針量測,可以直接得到dC/dV的訊號,進而得知P/N分布,透過改變color bar來判別P/N well。

因此,判別P/N的絕佳方式,建議利用SEM清晰影像,可獲得其精確寬度與深度;再搭配SCM的電性色塊分析,輕鬆辨別晶片pattern位置。

以下分享SEM搭配SCM的實例。從SEM圖(左圖)可以量測寬度及深度,不過由於電子影像呈現方式為黑白圖像,只要搭配SCM圖(右圖)來判別P/N well,就可由電性上得知正電(紫色)為P well,負電(紅色)為N well。

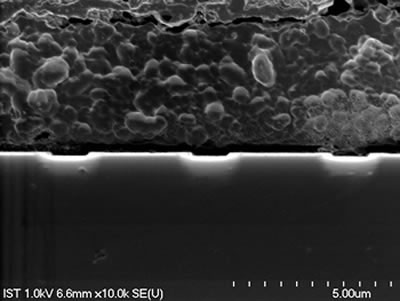

SEM Well

SCM P Well/N Epi layer

SEM Well

SCM N Well/ P Well /N Epi layer

註:SCM晶片樣品掃描範圍在90um*90um以下、高度限制在2cm以內

本文與各位長久以來支持宜特的您,分享檢測驗證經驗,若您有上述樣品結構需要觀察與判斷檢測,或是對相關知識想要更進一步了解細節,不要猶豫,歡迎洽+886-3-579-9909 分機6172柯小姐,web_ma@istgroup.com
